Entrepôt franc – les tours Rauti
Freilagerstrasse 55 / 61 / 67, Zürich

Catégorie:
Habitation (à partir de 3 logements)
Première mise en service:
2016
Nombre d'immeubles:
3
Etages:
13
Sous-sols:
1
Appartements:
145
Surface d'étage:
24'050 m²
Volume bâti:
77'200 m³
Coûts de construction:
145 Mio. CHF

Les trois maisons hautes en béton et les trois maisons longues en bois confèrent à l’aménagement urbain proclamé une concision architecturale qui, de manière emblématique, place au centre de l’attention le travail pionnier de la durabilité tout en soulignant le caractère unique du site ilôt «Zollfreilager». La logique structurelle et constructive de même que l'urbanisation du bois caractérisent considérablement ce projet d'habitat, inhabituel à cette échelle. Faisant preuve de robustesse matérielle, les trois maisons hautes en béton ont une forte présence tout en coexistant harmonieusement avec la légèreté des maisons longues. La maison haute A3, parfaitement conçu pour accueillir des activités de services, dispose au premier et troisième étage de plafonds plus élevés, et donc d'un étage en moins, ce qui permet de répondre aux exigences élevées en matière de domotique. Cette légère interférence des étages distingue ce bâtiment destiné aux activités de services des autres bâtiments résidentiels, sans mettre à risque la cohésion urbaine des trois maisons hautes. Ici aussi, les fenêtres sont plus étroites ou plus larges en fonction de leur orientation.

Publication
Jahrbuch 2019 Schweizer Baudokumentation

Bordures de toits

Bordures de toits


Information sur le produit de Albanese Baumaterialien AG dans le projet Freilager, die Rautitürme, Zürich (ZH)

Unitex HS KD Typ 2

Unitex HS KD Typ 2


Panneau isolant multicouches avec âme en polystyrène expansé Lambda L-EPS 0.031 W/mK et parement sur la face apparente en laine de bois liée au ciment gris. Format 1000 x 600 mm. Bords AK-70 rainure + crête 4 côtés.

Unitex L-EPS KD Typ 2

Unitex L-EPS KD Typ 2


Panneau isolant multicouches avec âme en polystyrène expansé Lambda L-EPS et parement sur la face apparente en laine de bois liée au ciment. Bords AK-70 rainure + crête 4 côtés

Unitex SW KD light Typ 2

Unitex SW KD light Typ 2


Panneau isolant multicouches avec âme en laine de roche 0.034 W/mK et parement sur la face apparente en laine de bois liée au ciment gris. Format 1000 x 600 mm. Bords AK-80 battue 4 côtés. Livrable dès l'épaisseur 100 mm jusqu'à 290 mm. Epaisseurs jusqu'à 75 mm voir UNITEX SW KD light Type 3.


Albanese Baumaterialien AG

Albanese Baumaterialien AG


Maienriedweg 1a
8408 Winterthur
Dietrich Isol AG

Dietrich Isol AG


Industriestrasse 16
3700 Spiez

Architecte/planificateur

Rolf Mühlethaler


Altenbergstrasse 42a
3013 Bern
031 330 42 20
Entrepreneur de construction

Anliker AG Bauunternehmung


Erneuerungsbau
Reusseggstrasse 2
6020 Emmenbrücke
041 429 34 34
Charpentier

Renggli AG


Gläng 16
6247 Schötz
062 748 22 22
Installateur électricien

Hans K. Schibli AG


Elektrotechnik
Poststrasse 35
8957 Spreitenbach
056 401 52 52

Gesamtsituation Freilager – die Rautitürme de Rolf Mühlethaler
Gesamtsituation
Situation Erdgeschoss Freilager – die Rautitürme de Rolf Mühlethaler
Situation Erdgeschoss
1. OG zusammengesetzt Freilager – die Rautitürme de Rolf Mühlethaler
1. OG zusammengesetzt
8. OG zusammengesetzt Freilager – die Rautitürme de Rolf Mühlethaler
8. OG zusammengesetzt
10. + 11 OG zusammengesetzt Freilager – die Rautitürme de Rolf Mühlethaler
10. + 11 OG zusammengesetzt
11. + 12. OG zusammengesetzt Freilager – die Rautitürme de Rolf Mühlethaler
11. + 12. OG zusammengesetzt

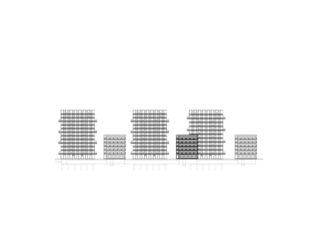

Fassade 1 Südwest Freilager – die Rautitürme de Rolf Mühlethaler
Fassade 1 Südwest

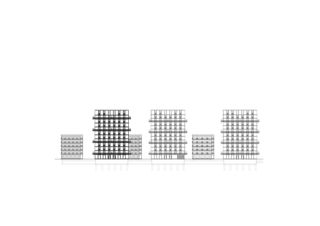

Fassade 2 Nordost Freilager – die Rautitürme de Rolf Mühlethaler
Fassade 2 Nordost

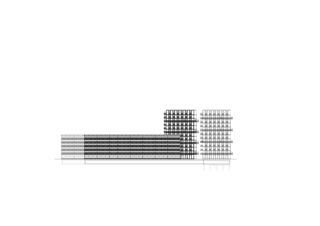

Fassade 3 Südost Freilager – die Rautitürme de Rolf Mühlethaler
Fassade 3 Südost

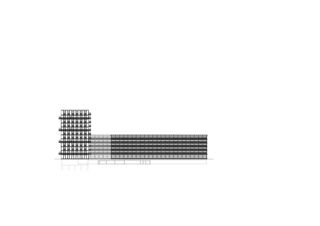

Fassade 4 Nordwest Freilager – die Rautitürme de Rolf Mühlethaler
Fassade 4 Nordwest
